11 - Cara Pemasangan Konektor Kabel Coaxial



Setelah pemasangan perangkat dan pemasangan kabel di suatu tempat atau ruangan sesuai kebutuhan, maka untuk bisa terhubung antara perangkat satu ke perangkat lainnya melalui kabel diperlukan sebuah alat atau piranti sebagai penghubungnya.

Nama piranti tersebut adalah konektor.  Ada beberapa macam konektor yang dapat digunakan untuk menghubungkan antar perangkat jaringan yang salah satunya adlaah konektor RJ 45 yang digunakan untuk kabel UTP pada jaringan komputer.

Tahapan pemasangan konektor kabel coaxial hampir sama dengan pemasangan konektor lainnya yaitu dimulai dengan menyiapkan peralatan, memotong kabel, mengupas kabel, memasang konektor, dan menguji konektivitas. Berikut penjelasan pemasangan kabel coaxial:

Langkah 1

Menyiapkan konektor BNC, BNC boot (protector BNC supaya tidak cepat putus), tester kabel coaxcial. Berikut gambar perangkat tersebut:

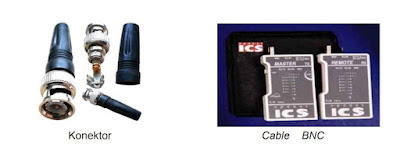

Gambar Perangkat Konektor BNC

Sumber: agusulaiman.com

Langkah 2

Memotong, mengupas dan memasang kabel coaxial sebagai berikut:

• buat potongan yang lurus di ujung kabel, gunakan alat pemotong untuk membuat potongan lurus di ujung kabel, setelah dipotong, rapikan ujung kabel dengan jari pada lingkaran;

• kupas ujung kabel koaksial, masukkan ujung kabel koaksial ke pengupas sehingga ujung kabelnya rata dengan ujung pengupas;

• tarik perisai luar pada kabel, setelah kabel dikupas, anda akan melihat dua potongan segmen, tarik segmen terluar pada kabel, kabel konduktor pusatnya akan terlihat;

• tarik segmen kedua, lapisan aluminium yang mengisolasi kabel akan terlihat, cari tepi aluminium dan kupas dari kabel;

• tarik dan lipat lapisan kabel ke belakang, saat menarik pelindung kabel, anda akan melihat banyak kabel penghantar;

• potong kabel konduktor kebanyakan alat pengupas akan meninggalkan sedikit kabel konduktor telanjang, panjang kabel konektor telanjang seharusnya 3,9 mm;

• pasang konektor LNB/receiver pelan-pelan dengan sedikit diputar sampai isolator berwarna putih nyangkut di konektor;

• berilah lakban atau solasi kabel dengan kuat, sebaiknya jangan gunakan isolasi kertas;

• pastikan baut konektor bisa diputar.

Langkah 3

Memasang dan menghubungkan kabel BNC ke konektor, dengan tahapan:

• buang bagian luar kabel dengan menggunakan gunting atau cutter, panjang kurang lebih 1 cm, sedikit berhati-hati agar tidak memotong kawat serabut dibagian dalamnya;

• kawat serabut ditekuk kebelakang, dan buang juga selongsong bagian dalam sehingga kawat tunggal yg didalam dapat terlihat;

• pasang f konektor terlebih dahulu dgn memutarnya searah jarum jam, sehingga kawat serabut dapat tertutup;

• pasang konektor BNC/RCA.
